Ultra DMA 33基本認識說明

　　要介紹 Ultra DMA 之前，我們先將IDE的演進史為各位解釋一番，如果各位耐心看下去，相信將會豁然開朗，對於IDE硬碟的使用上將會更加得心應手 …。

IDE硬碟介面演進歷史：

ATA：話說從Compaq委託Western Digital公司提出第一台ATA硬碟機的規格後，雖然增加硬碟上的使用方便性，但由於當時IBM相容性電腦的混亂，因此在許多系統上與硬碟產生不相容的現象，造成使用上的困擾；有鑑於此，CAM﹝Common Access Method﹞在 1989年制定 ATA 規格。

ATA2：由於ATA在資料的傳輸速度上﹝最快只有8. 33MB/sec，PIO mode 2﹞也已經慢慢無法滿足現今的需求，因此WD在1993年聯合幾家光碟機廠商共同提出 EIDE﹝Enhanced IDE﹞-ATA2，主要增加傳輸速率至 PIO mode 3-11.1MB/sec﹞及 DMA mode 1模式下可高達 13.3MB/sec，更可連接 四台的硬碟機同時也突破 528MB的硬碟容量限制，對於安裝使用上更加的方便。而在此同時 Seagate也提出了Fast ATA2 介面規格，不僅在硬碟的傳輸速度上更上層外達到 PIO mode 4/16.6 MB/sec，DMA mode 2/16.6 MB/sec﹞，更可支援 ATAPI介面規格，讓符合ATAPI規格的光碟機也安裝在 IDE埠上。

ATA3：隨後雖然SFF制定了SFF-8035I也就是ATA-3， ATA3包含了S.M.A.R.T.自我監視分析及報告系統及安全模式﹝Security Mode﹞，但是在 實際應用上卻是不普遍。

IDE 規格及演進簡介:

規格提出年份	1984	1993
規格提出者	Western Digital	Western Digital
規格名稱	IDE(ATA)	EIDE (ATA-2)
可接裝置	2	4
可接週邊	硬碟	硬碟及其他週邊
排線長度	18英吋	18英吋
硬碟容量上限	504MB	8.4GB
傳輸協定 (PIO Mode)	Mode 0-3.33MB/S Mode 1-5.22MB/S Mode 2-8.33MB/S	Mode 3-11.11MB/S Mode 4-16.66MB/S
傳輸協定 (DMA Mode) (Single Word)	Mode 0-3.33MB/S Mode 1-4.22MB/S Mode 2-8.33MB/S
傳輸協定 (Multi Word)	Mode 0-4.22MB/S	Mode 1-13.33MB/S Mode 2-16.66MB/S

ATA4/Ultra DMA：由Quantum所提出的資料傳輸協定，由於目前的作業環境已經朝多工的趨勢下前進，因此若是硬碟的資料讀取仍保留在PIO模式下，相信已經無法滿足需求！因此Ultra DMA的適時提出提出真的有如久旱甘霖般的到來。那麼Ultra DMA有哪些特點呢？

1. 速度提昇為33MB/Sec，比 PIO Mode 4 / DMA Mode 2 的 16.6 MB/Sec加快二倍。

2. 與現在IDE/EIDE完全相容，不需要縮短排線，不需要提高傳輸頻率(SCSI的方式)，不需要增加線路。

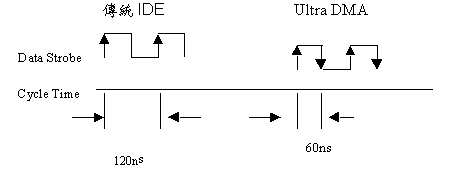

3. 原理：以往IDE使用上升緣為動作信號，而下降緣沒有作用，因此增加資料傳輸的脈衝信號，使得傳輸速度加倍﹝16.6MB/sec -> 33.3 MB/sec﹞。

4. 使用須知：

需搭配支援Ultra DMA的主機板晶片組。

如：Ali﹝IV、V+﹞, Intel(430TX), VIA ﹝82C586x﹞

SiS﹝5597,5598,5582…﹞

	需有支援Ultra DMA的裝置，如硬碟
	需有支援Ultra DMA的主機板BIOS
	需有支援Ultra DMA的驅動程式﹝如： Triones Bus Master ATAPI Driver﹞

　　有了以上的說明，相信您對於IDE的演進及特點有一定程度的了解，希望對您在使用上能有相當程度的幫助。
